圣诞灯串MCU芯片简述
发布时间：2023-01-09 文章出自：思泽远科技

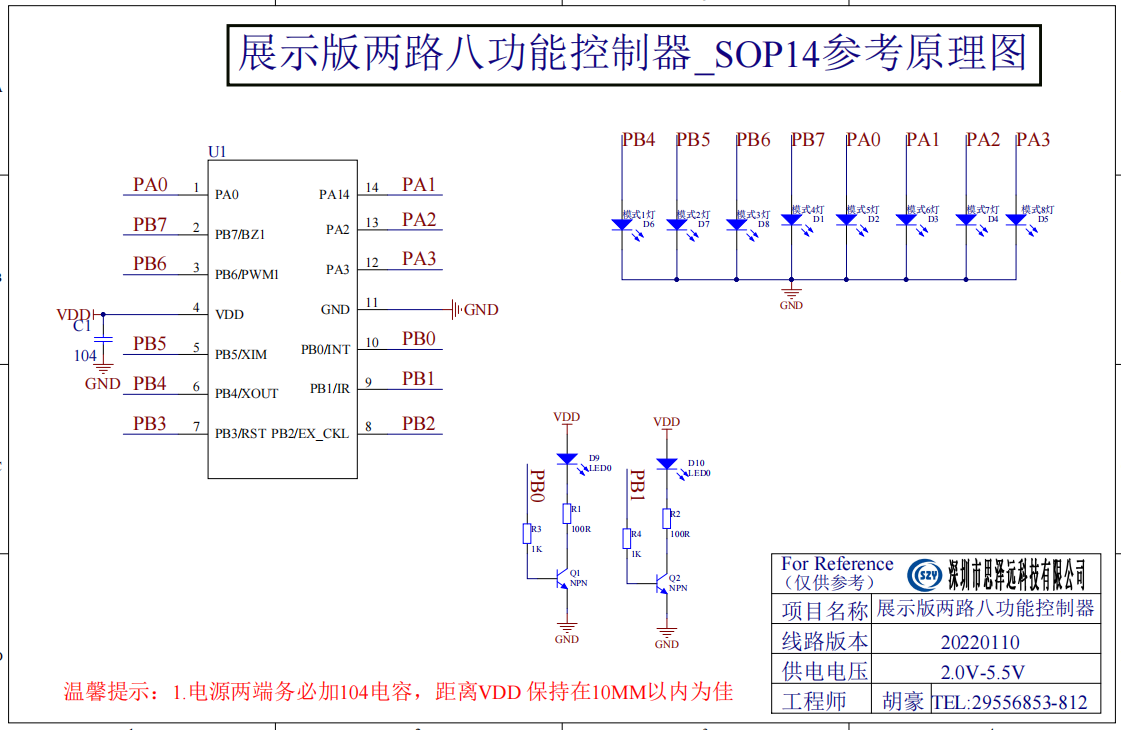

各类节日圣诞灯串，八功能七彩闪，星星闪，流水闪，常亮，波浪，快闪，梦幻，明灭，色彩繁多，可根据产品定制。
SZY8M013E是以EPROM作为存储器的8位单片机,专为多组I/O口产品的应用而设计。例如遥控器、风扇/灯光控制或是游乐器周边等等。采用CMOS制程并同时提供客户低成本、高性能及高性价比等。SZY8M013E核心建立在RISC精简指令集架构可以很容易地做编程和控制，共有 55条指令。除了少数指令需要两个指令时钟，大多数指令都是一个指令时钟能完成，可以让用户轻松地以程序控制完成不同的应用。因此非常适合各种中低记忆容量但又复杂的应用。
在 I/O 的资源方面，SZY8M013E有12根弹性的双向 I/O 脚，每个I/O脚都有单独的寄存器控制为输入或输出脚。而且每一个I/O脚位都能通过控制相关的寄存器达成如上拉或下拉电阻或开漏（Open-Drain）输出。此外针对红外线摇控的产品方面，SZY8M013E内置了可选择频率的红外载波发射口。
SZY8M013E有两组定时器，可用系统时钟当作一般的计时应用或者从外部讯号触发来计数。另外 SZY8M013E提供4组10位的 PWM输出或蜂鸣器输出,可用来驱动马达、LED、或蜂鸣器等。
SZY8M013E采用双时钟机制，高速振荡时钟或者低速振荡时钟都由内部RC振荡或外部晶振输入。在双时钟机制下， SZY8M013E可选择多种工作模式如正常模式（Normal）、慢速模式（Slow mode）、待机模式（Standby mode）与睡眠模式（Halt mode），可节省电力消耗，延长电池寿命。并且单片机在使用内部 RC 高速振荡时，低速振荡可以同时使用外部精准的晶振计时。可以维持高速处理同时又能精准计算真实时间。
在省电的模式下，如待机模式（Standby mode）与睡眠模式（Halt mode）中，有多个中断源可以触发来唤醒 SZY8M013E进入正常操作模式（Normal mode）或慢速模式（Slow mode）来处理突发事件。
l l宽广的工作电压：
Ø 2.0V ~ 5.5V @系统时钟 ≦8MHz。
Ø Ø2.2V ~ 5.5V @系统时钟 >8MHz。
l l宽广的工作温度：-40°C ~ 85°C。
l l1Kx14 位的程序存储器空间。
l l64 字节的通用数据存储器空间。
l l内置准确的低电压侦测电路（LVD）。14 级电压选择 2.2V ~ 4.15V
l l内置准确的电压比较器（Voltage Comparator）。
l l12 根可分别单独控制输入输出方向的I/O脚（GPIO）、PA[3:0]、PB[7:0]。
l lPA[
3:0]及PB[3:0]可选择输入时使用内部下拉电阻。
l lPB[7:0]可选择内部上拉电阻或开漏输出（Open-Drain）。
l lPB[3]可选择当作输入或开漏输出（Open-Drain）。
l l8 级深度硬件堆栈（Stack）。
l l访问数据有直接或间接寻址模式。
l l一组 8 位上数定时器（Timer0）包含可编程的预分频器。
l l一组 10 位下数定时器（Timer1）可选自动重载或连续下数计时。
l l4 路 10 位的脉冲宽度调变输出（PWM1~ PWM4），PWM1/2/3/4 共享Timer1。
l l一个蜂鸣器输出（BZ1）。
l l38/57KHz红外线载波（IR）频率可供选择，同时载波之极性也可以通过寄存器选择。
l l红外载波发射口。
l l内置上电复位电路（POR）。
l l内置低压复位功能（LVR）。
l l内置看门狗计时（WDT），可由配置字节（Configuration Word）控制开关。
l l双时钟机制，系统时钟可以随时切换高速振荡或者低速振荡。
Ø 高速振荡时钟: E_HXT （超过 6MHz外部高速晶振）
E_XT （455K~6MHz外部晶振）
I_HRC （1~20MHz内部高速RC振荡）
Ø 低速振荡时钟：E_LXT （32KHz外部低速晶振）
I_LRC （内部 32KHz低速RC振荡）
l l四种工作模式可随系统需求调整电流消耗：正常模式（Normal mode）、慢速模式（Slow mode）、待机模式
l （Standby mode）与睡眠模式（Halt mode）。
l l六种硬件中断：
Ø ØTimer0 上溢中断。
Ø ØTimer1 下溢中断。
Ø ØWDT中断。
Ø ØPB输入状态改变中断。
Ø Ø外部中断输入。
Ø Ø低电压侦测中断。
l lSZY8M013E在待机模式（Standby mode）下的六种唤醒中断：
Ø ØTimer0 上溢中断。
Ø ØTimer1 下溢中断。
Ø ØWDT中断。
Ø ØPB输入状态改变中断。
Ø Ø外部中断输入。
Ø Ø低电压侦测中断。
l lSZY8M013E在睡眠模式（Halt mode）下的三种唤醒中断：
Ø ØWDT中断。
Ø ØPB输入状态改变中断。
Ø Ø外部中断输入。
