音乐贺卡
功能描述
近年来，电子有声贺卡广受近代年轻人的喜爱，相比于电子邮件，音乐发声贺卡更有诚意，仅需一个按钮，即可实现播放、停止、重复循环 等操作；
音乐贺卡在开发时，都会加入音乐播放芯片，市面上用的最多的，便是SZY15Q这款OTP语音IC，其低成本、低功耗、高性能的特点，广受各大厂家的青睐；
SZY15Q是一款适合大批量生产的OTP语音芯片，芯片可直推8R0.5W的喇叭，在按键控制下，通过高低电平，即可实现语音播放、暂停、等功能，无需外挂MCU控制，芯片采用SOP8封装形式，音频采样率最高可达32KHz，音质清晰。
芯片功能简述
1、SZY15Q有多种秒数可选分别是：20s、40s、60s、92s、172s；
2、待机模式下，静态电流小于5uA；
3、精准的+/-1%内部震荡，低压复位(LVR=1.8V)看门狗计时；
4、12位PWM纯音频输出，可直接驱动8Ω/0.5W喇叭和蜂鸣器，DAC音频输出，可外接功放；
5、具备串口控制模式：数脉冲，按键，一线串口，两线串口；
7、支持BUSY状态输出；
8、支持BUSY状态输出；
9、封装形式：SOP8/DIP8；

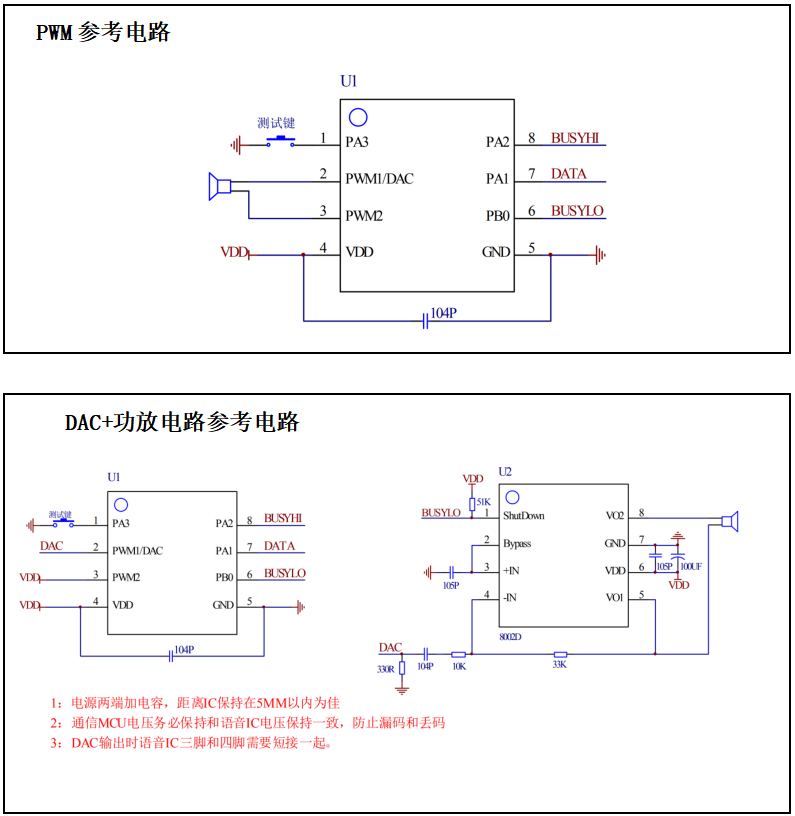

电路图
芯片参数
管脚定义图
脚位名称 | ATTR. | 脚位描述 |
VDD# | Power | Positive power |
GND# | Power | Negative power |
PWM1/DAC | O | PWM1 output or DAC output |
PWM2 | O | PWM2 output |
PA0~3 | I/O | Bit 0~3 for Port A |
PB0~3 | I/O | Bit 0~3 for Port B |
PC0~3 | I/O | Bit 0~3 for Port C |
PD0~3 | I/O | Bit 0~3 for Port D |
PE0~3 | I/O | Bit 0~3 for Port E |
