1

叮咚两声

dingdong_x2

21

音乐盒舞者

Music box dancer

2

音效

vacal

22

孤独的牧羊人

 Lonely Goatherd

3

意大利波尔卡

Polka Italienne

23

胡桃夹子

Russe Dance

4

卡门序曲

Carmen prelude

24

致爱丽丝

For Alice

5

老式铃声

Old ringtones

25

回忆

Memory

6

西敏寺钟声

Westminster Chimes

26

威尔逊进行曲

The William tell overture

7

拉德斯基进行曲

Radetzky Marsch

27

生日快乐

 happy birthday

8

音效135i

vocal 135i

28

莫扎特

 Mozart

9

音效i531

vocal i531

29

雪绒花

Edelweiss

10

哆唻咪《音乐之声》

DO-RE-MI

30

红河谷

Red River Valley

11

回家

Go home

31

铃儿响叮当

Jingle Bells

12

斯卡布罗集市

Scarborough fair

32

苏三娜

Su San Na

13

西班牙女郎

Di spagna sono la Bella

33

雨的旋律

Rhythm of the rain

14

饮酒歌《茶花女》

Libiamo ne‘ lie ti calici

34

爱的罗曼史

Romance De Amour

15

绿袖子

Greensleeves

35

莫斯科郊外的晚上

Moscow Nights

16

土耳其进行曲

Rondo Alla Turca

36

叮咚一声

dingdong

17

啊朋友

Oh！ Friends

37

手机铃声

Telephone ringing

18

金婚氏

the golden Jubilee

38

叶塞尼亚

Yesenia

19

圣诞快乐

Merry Christmas

39

牧笛之舞

Flute dance

20

小步舞曲

Minuet

40

报警声

Alarm

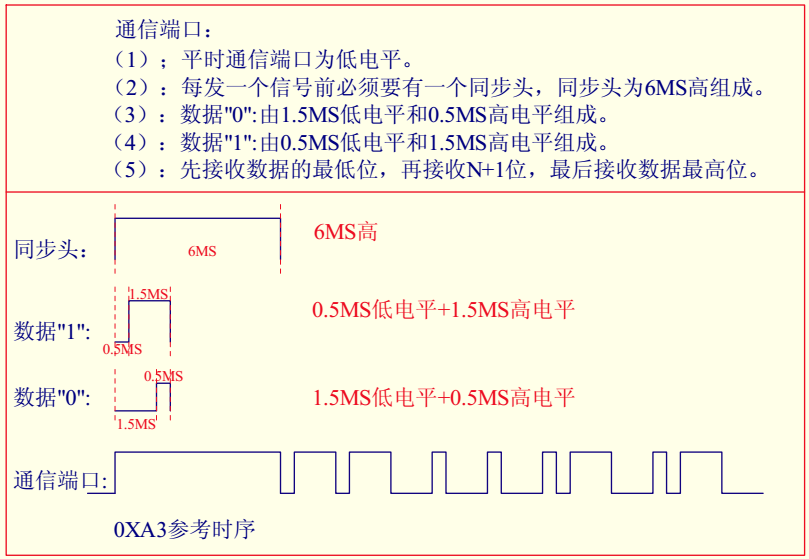

1

0X00

音乐协议码

音乐 1~(N+1) 十六进制

～0xN

4

0XE8

模式一

有音乐+有闪灯

5

0XE9

模式二

有音乐+无闪灯

6

0XEA

模式三

无音乐+有闪灯 可做静音模式

7

0XEB

模式四

有音乐+灯一直常亮

8

0XF0

音量 1

音量 1（最小音量）

9

0XF1

音量 2

音量 2

10

0XF2

音量 3

音量 3

11

0XF3

音量 4

音量 4

12

0XF4

音量 5

音量 5

13

0XF5

音量 6

音量 6

14

0XF6

音量 7

音量 7

15

0XF7

音量 8

音量 8（最大音量）

16

0XFB

播放

可打断播放

17

0XFC

下选

下一曲音乐（只播放前面38首）

18

0XFD

上选

上一曲音乐（只播放前面38首）

19

0XFE

音量

四档音量（高-中-低-静音）

20

0XFF

STOP

停止当前的动作，并进入睡眠

21

0XEC

选码成功提示+10HZ闪

发出“嘀1声”+ LED 10HZ一直闪烁

22

0XED

选码退出

LED 10HZ 停

23

0XEF

按键音

发出按键音

24

0XD0

播放

不可打断播放

25

0XE7

静音

静音停止当前曲目，但有灯工作

26

0XE6

循环

循环指令：必须先发音乐协议后隔10MS再发循环指令

27

0XE4

下选

下一曲音乐（共40首）

28

0XE5

上选

上一曲音乐（共40首）

29

0XE3

模式五

有音乐+灯常亮

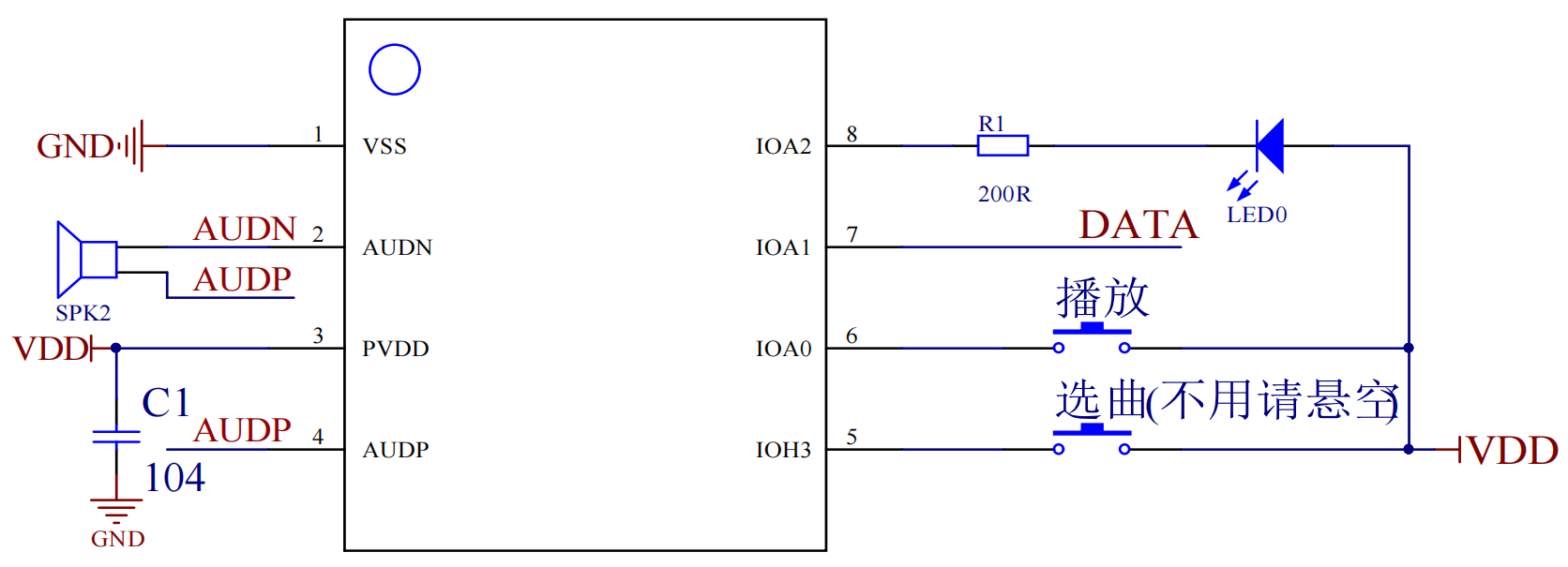

DC Supply Voltage

V+

<7.0V

Input Voltage Range

VIN

(VSS-0.3V)to(V+ +0.3V)

Operating Temperature

TA

0℃to +70℃

Storage Temperature

TSTO

-50℃ + 150℃

Min.

Typ.

Max.

Operating Voltage

VDD

2

-

5.5

V

Operating Current

Iop

-

1

-

mA

Fcpu = 2MHz @ 3.0V, PWM output off  For SZY48G008C/SZY48G016C/SZY48G032C

-

2.8

-

mA

Fcpu = 2MHz @ 3.0V, PWM output off  For SZY48G048C/SZY48G080C

-

1.5

-

mA

Fcpu = 2MHz @ 4.5V, PWM output off  For SZY48G008C/SZY48G016C/SZY48G032C

-

3

-

mA

Fcpu = 2MHz @ 4.5V, PWM output off  For SZY48G048C/SZY48G080C

Standby Current

ISTBY

-

-

5

uA

VDD = 3.0V

-

-

5

uA

VDD = 4.5V

GPIO Input High Level

(IOA.IOB. IOH3)

VIH

0.5VDD

-

-

V

VDD = 4.5V

GPIO Input Low Level

(IOA. IOB. IOH3)

VIL

-

-

0.5VDD

V

VDD = 4.5V

Output High Current

(IOA. IOB)

IOH

-

10

-

mA

VDD = 3.0V. VOH = 0.7*VDD

-

20

-

mA

VDD = 4.5V. VOH = 0.7*VDD

Output Low Current

(Normal)

IOL1

-

10

-

mA

VDD = 3.0V. VOL= 0.3*VDD

-

20

-

mA

VDD = 4.5V. VOL= 0.3*VDD

Output Low Current

(High sink by Body Option)

IOL2

-

20

-

mA

VDD = 3.0V. VOL= 0.3*VDD

-

40

-

mA

VDD = 4.5V. VOL= 0.3*VDD

Input Pull Low Resistor (IOA.IOB. IOH3)

RL1

200

Kohm

VDD = 3.0V, IO = 0V

100

Kohm

VDD = 4.5V, IO = 0V

Input Pull Low Resistor

(IOA.IOB. IOH3)

RL2

1000

Kohm

VDD = 3.0V. IO = 3.0V

500

Kohm

VDD =4.5V.IO = 4.5V

PWM Driver Current

180

mA

VDD = 3.0V. 8 Ohms load

280

mA

VDD = 4.5V. 8 Ohms load

Frequency deviation by

voltage drop

△F/F

-1

-

1

%

Fosc(5.5v)-Fosc(2.4v)
Fosc(3.0v)
FCPU = 2MHz

Frequency lot deviation

△F/F

-1

.

1

%

Fmax(3.0v) -Fmin(3.0v)
 Fmax(3.0v)
 FCPU = 2MHz @ 3.0V (tentative)

-1

-

1

%

Fmax(4.5v)-Fmin(4.5v)
Fmax(4.5v)
 FCPU = 2MHz @ 4.5V (tentative)
