一、MP3解码芯片介绍：
　　（1）音乐的通道与音色：
　　包络（envelope）方波(patch) 通道（channel）
　　包络：合成音色的一部分，单位时间内音符输出的变化，常见有“ADSR”
　　方波：合成音色的一部分，单位时间内音符方波电流的变化。（另见三角波等）
　　通道：在同一时间内，芯片输出的音符个数，即“单音乐器”的个数。
　　PCT：模拟音色的一种，通过采样256个点的乐器声音来模拟出各个音符的音高。(音色柔和，占空间小，但不够真实)
　　FULL WAVE：通过采集一种乐器声音来模拟各个音符音高。（乐器声真实，但占用空间大，且采集音色音质要求高）
　　（2）音乐的压缩：
　　由于音乐数据量庞大，对音乐数据进行有效压缩是很必要的，能够使我们在有限的ROM空间里录入更多的音乐内容。有以下几种方式：
　　音乐分段：将音乐中可以重复的部分截取出来，通过排列组合将内容完整地回放出来。
　　音色：根据音乐的丰满程度、需求程度，来确定Full wave，PCT、dual tone的选择，各个音色占用空间不懂，音色质量也不同。。
　　数学压缩：主要是针对采样的音色（Full wave）进行压缩，这种方式也是有损压缩，对于要采集的音色进行降采样、处理等减小采集音色的大小（同语音类的修音）。
　　（3）常用音乐格式：
　　MID格式：MIDI(Musical Instrument Digital Interface)乐器数字接口 ，是20 世纪80 年代初为解决电声乐器之间的通信问题而提出的。MIDI 传输的不是声音信号, 而是音符、控制参数等指令。
　　WAV格式：（相见语音IC类介绍）采集音色的格式。

二、芯片内部特性
2.1  CPU组成部分

32-bit DSP支持硬浮点单元 (FPU)

高达160MHz 可编 程处理器

64矢量中断

4级中断优先级
2.2  DSP 音频处理

支持MP2, MP3, WMA, APE, FLAC, AAC, MP4, M4A, WAV, AIF, AIFC音频解码

10波段EQ配置语音效果

内置麦克风回声功能
2.3  音频编解码器

2通道16位DAC，信噪比>= 92dB

1通道16位ADC，信噪比>= 90dB

采样率为8KHz/11.025KHz/16KHz/22.05KHz/24KHz/ 32KHz / 44.1KHz/ 48KHz都受支持。
一个模拟MIC放大器，内置MIC偏置发生器。

双通道单路模拟MUX

支持无cap、单端和差分模式的DAC路径

支持16欧姆和32欧姆扬声器加载。

2.4  外围设备
全速USB 2.0 OTG控制器

多功能32位定时器，支持捕获和PWM模式

三种全双工基本UART、UART0和UART1支持DMA模式

两个SPI接口支持主机和设备模式

一个硬件IIC接口支持主机和设备模式

10位ADC模拟采样

外部唤醒/中断在所有GPIOs。

2.5 PMU
3uA软关模式下的电流消耗

用于内部数字和模拟电路电源的低压LDO

内置LDO为核心，I/O和flash

VBAT为3.3V ~ 5.5V

VDDIO为3.3V

2.6  芯片封装：SOP16

2.7  温度

工作温度:-40℃~ +85℃

储存温度:-65℃~ +150℃
2.8  应用程序

卡片MP3高品质播放器

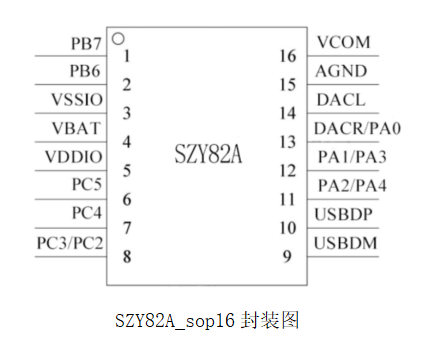

三、引脚定义

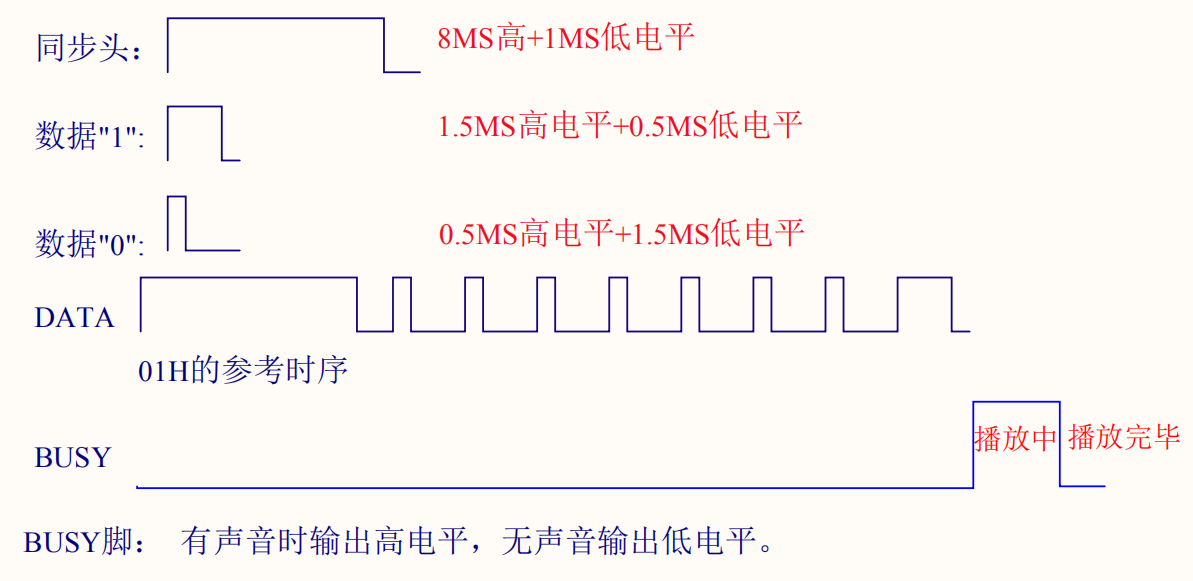

四、串口协议说明

DATA_RX:

(1)：平时 DATA_RX 脚为低电平

(2)：每发一个信号前必须要有一个同步头。

(3)：同步头为 8MS 高和 1MS 低组成。

(4)：数据 “0” ： 0.5MS 高电平和 1.5MS 低电平组成。

(5)：数据 “1” ： 1.5MS 高电平和 0.5MS 低电平组成。

(6)：先接收数据的最高位BIT7，在接收 N-1 位，最后接收数据的最低位BIT0。

(7)：DATA_RX为输入接收脚。

(8)：所用引脚 PB7

DATA_TX脚：

(9)：平时 DATA_TX 脚为低电平

(10)：每发一个信号前必须要有一个同步头。

(11)：同步头为 8MS 高和 1MS 低组成。

(12)：数据 “0” ： 0.5MS 高电平和 1.5MS 低电平组成。

(13)：数据 “1” ： 1.5MS 高电平和 0.5MS 低电平组成。

(14)：先接收数据的最高位BIT7，在接收 N-1 位，最后接收数据的最低位BIT0。

(15)：DATA_TX为输出反馈脚。

(16)：所用引脚 PB6

MUTE脚：

(1) MUTE为功放使能脚（低开高关）

(2) 所用引脚 PA0

busy脚：

(3) busy为声音播放状态反馈脚（高开低关）

(4) 所用引脚 PB6

功耗：可实现功耗低于20uA

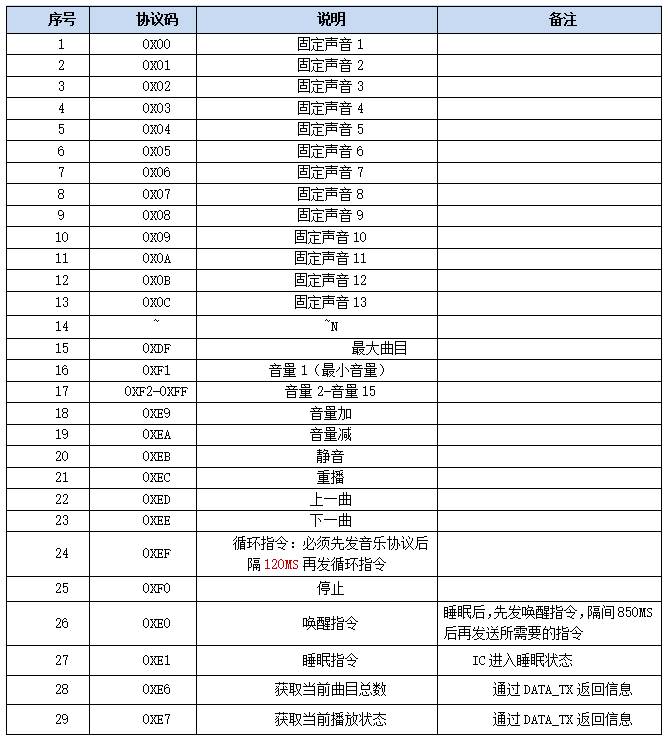

五、串口协议参考表

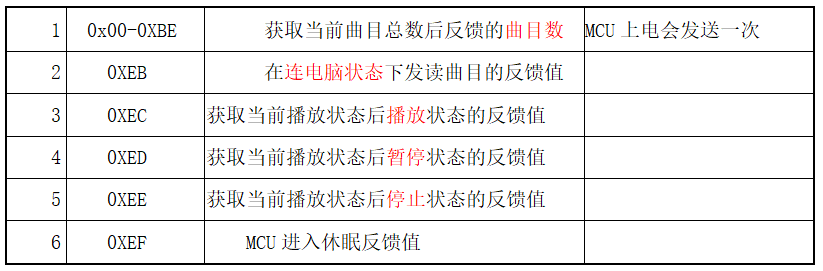

DATA_TX反馈协议表：

说明：

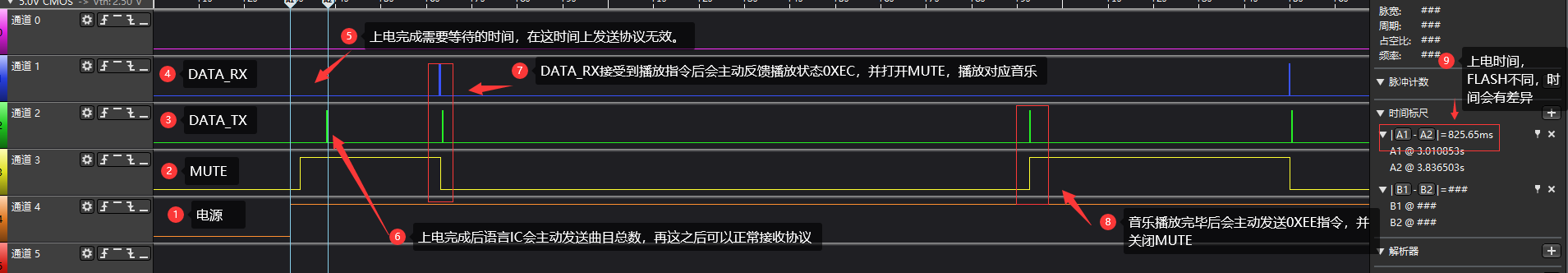

1：上电等待时间不能接收协议，可以先设定上电等待时间850MS。

2：开始播放音乐会主动通过DATA_TX反馈0XEC。发送播放指令到反馈播放状态会有120MS的间隔，期间不要发送协议，会丢失。此时间用于启动解码。

3：结束播放音乐会主动通过DATA_TX反馈0XEE。

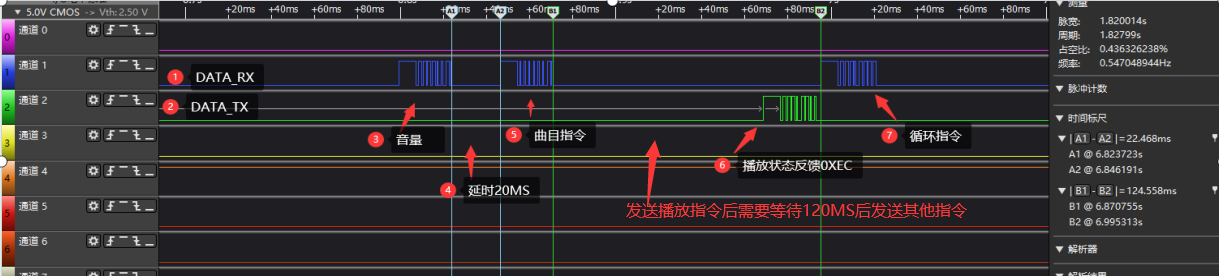

4:循环指令再音乐播放过程中有效，需要循环播放正确的协议顺序是 音量指令+延时20MS+固定指令+延时120MS+循环指令。

5：语言IC不会主动睡眠，睡眠需要发送睡眠指令0XE1,睡眠后需要发送唤醒指令0XE0唤醒，并同上电时序一致，需过等上电完成后等收到曲目总数的反馈后可正常的发送协议。睡眠后所有参数恢复到上电默认状态，唤醒后需要重新设置。

6：不想使用DATA_TX，可以通过BUSY的高低电平来判断是否在播放。

7：FLASH可以通过USB插入电脑删除和增加。

备注：更换语音：只支持MP3格式和WAV格式，MP3采样率不要低于16K。

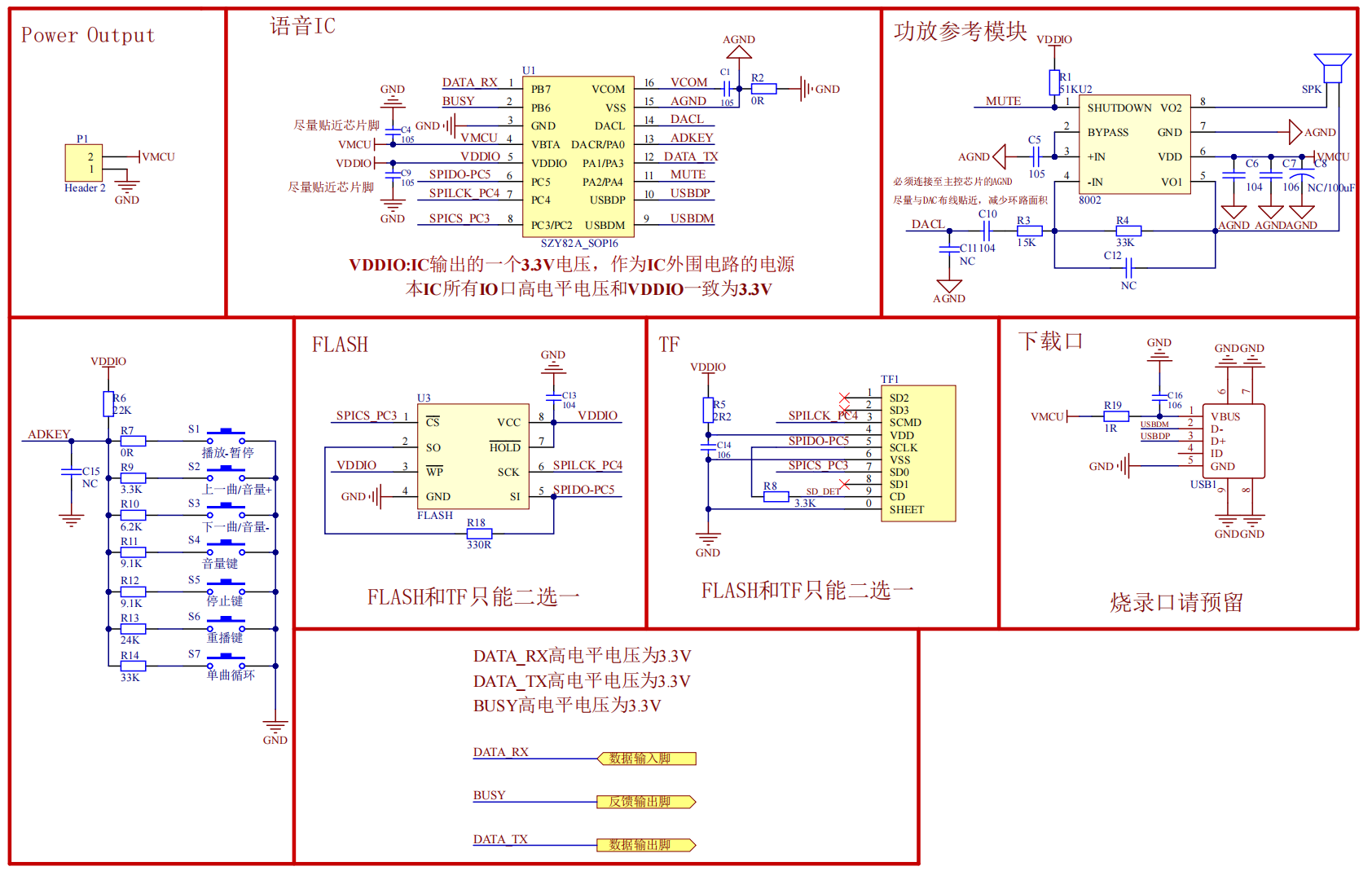

六、参考原理图
