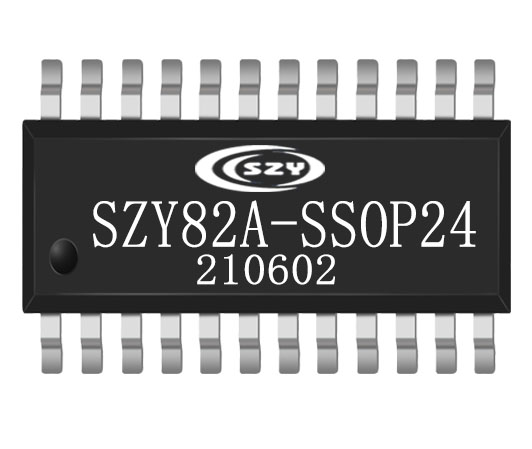

SZY82A mp3高品质语音芯片
产品简介：
SZY82A系列是mp3高品质语音芯片，32-bit DSP支持硬浮点单元，10波段EQ配置语音效果，采样率最高48KHz，一个模拟MIC放大器，内置MIC偏置发生器，双通道单路模拟MUX，支持无cap、单端和差分模式的DAC路径，支持16欧姆和32欧姆扬声器加载。用于内部数字和模拟电路电源的低压LDO，内置LDO为核心，I/O和flash 。
芯片内部特性
1.1、CPU组成部分
32-bit DSP支持硬浮点单元 (FPU)
高达160MHz 可编 程处理器
64矢量中断
4级中断优先级
1.2、DSP 音频处理
支持MP2, MP3, WMA, APE, FLAC, AAC, MP4, M4A, WAV, AIF, AIFC音频解码
10波段EQ配置语音效果
内置麦克风回声功能
1.3、音频编解码器
2通道16位DAC，信噪比>= 92dB
1通道16位ADC，信噪比>= 90dB
采样率为8KHz/11.025KHz/16KHz/22.05KHz/24KHz/ 32KHz / 44.1KHz/ 48KHz都受支持。
一个模拟MIC放大器，内置MIC偏置发生器。
双通道单路模拟MUX
支持无cap、单端和差分模式的DAC路径
支持16欧姆和32欧姆扬声器加载。
1.4、外围设备
全速USB 2.0 OTG控制器
多功能32位定时器，支持捕获和PWM模式
三种全双工基本UART、UART0和UART1支持DMA模式
两个SPI接口支持主机和设备模式
一个硬件IIC接口支持主机和设备模式
10位ADC模拟采样
外部唤醒/中断在所有GPIOs。
1.5、PMU
用于内部数字和模拟电路电源的低压LDO
3uA软关模式下的电流消耗
内置LDO为核心，I/O和flash
VBAT为2.2 ~ 5.5V
VDDIO为2.2V至3.6V
产品参数
电气特性
3.1 绝对最大额定参数
Symbol | Parameter | Min | Max | Unit |
Tamb | Ambient Temperature | -40 | +85 | °C |
Tstg | Storage temperature | -65 | +150 | °C |
VBAT | Supply Voltage | -0.3 | 5.5 | V |
V3.3IO | 3.3V IO Input Voltage | -0.3 | 3.6 | V |
注意:超过下面列出的绝对最大额定值有可能损坏芯片。
3.2 PMU特点
Symbol | Parameter | Min | Typ | Max | Unit | Test Conditions |
VBAT | Voltage Input | 2.2 | 3.7 | 5.5 | V | _ |
VVDDIO | Voltage output | _ | 3.3 | _ | V | VBAT = 4.2V, 100mA loading |
3.3 IO输入/输出电气逻辑特性
IO input characteristics | ||||||
Symbol | Parameter | Min | Typ | Max | Unit | Test Conditions |
VIL | Low-Level Input Voltage | -0.3 | _ | 0.3* VDDIO | V | VDDIO = 3.3V |
VIH | High-Level Input Voltage | 0.7* VDDIO | _ | VDDIO+0.3 | V | VDDIO = 3.3V |
IO output characteristics | ||||||
VOL | Low-Level Output Voltage | _ | _ | 0.33 | V | VDDIO = 3.3V |
VOH | High-Level Output Voltage | 2.7 | _ | _ | V | VDDIO = 3.3V |
3.4 内部电阻特性
Port | General Output | High Drive | Internal Pull-Up Resistor | Internal Pull-Down Resistor |
Comment |
PA1,PA4 |
8mA |
24mA |
10K |
10K | 1、USBDM & USBDP default pull down pull-up/pull-down resistance accuracy ±20% |
USBDP | 4mA | _ | 1.5K | 15K | |
USBDM | 4mA |
_ | 180K | 15K |
3.5 DAC特点
Parameter | Min | Typ | Max | Unit | Test Conditions |
Frequency Response | 20 | <span style="font-family:'Times New Roman& |
应用领域
录音芯片应用领域：
一、电子玩具（智趣玩具，童车，发光音乐鞋，发声发光所有玩具等等）
二、智能锁（指纹锁，密码锁，电子锁，刷卡锁，保险柜）
三、智能家居（可视门铃，无线门铃，猫眼门铃，闹钟，唤醒灯，按摩椅，睡眠宝，扫地机等等）
四、消费类电子（成人用品，飞机杯，共享充电宝，耳温枪，电子称，消毒盒，眼部按摩仪，艾灸仪，安抚机，成人用品，圣诞音乐灯光产品等等）
五、家电类（血氧仪，按摩仪，热水壶提示音，电饭煲，扫地机，婴儿监控器，血压仪）
六、医疗机械设备，大卡车，BYD公共汽车等等
