SZY89E-高品质离线语音识别芯片
产品简介：
SZY89E，可控制中英文控制指令，最多可识别36条。 支持纯离线识别，综合识别率可达98%以上，识别时间小于100 ms，误判率极低。采用了高性能 32 位音频处理器，软件采用了第五代的语音识别算法、降噪算法、麦克阵列等前端处理算法，识别距离可调：支持5米以上识别距离， 背景噪声抑制：稳态、动态噪音，环境噪声抑制。本地语音识别(基于最新的TDNN深度神经网络识别算法)。
一、芯片内部特性
1.1 CPU组成部分
＊ 32-bit DSP支持硬件浮点单元 (FPU)
＊ 高达160MHz可编程处理器
＊ 64矢量中断
＊ 4级中断优先级
＊科大讯飞语音识别算法
1.2 DSP 音频处理
＊ SBC、AAC音频解码支持BT音频
＊ BT电话支持mSBC语音编解码器
＊ 支持MP2、MP3、WMA、APE、FLAC、AAC、MP4、M4A、WAV、AIF、AIFC音频解码
＊ 用于语音处理的数据包丢失隐藏器（PLC）
＊ 声学回声消除/抑制（AEC、AES）
＊ 单/双MIC环境噪声消除系统（ENC）
＊ 多频段DRC限制器
＊ 10个波段的EQ配置的语音效果
1.3 音频编解码器
＊ 单通道16位DAC，信噪比>=95 dB
＊ 单通道16位ADC，信噪比>=90 dB
＊ 支持8KHz/11.025KHz/16KHz/22.05KHz/24KHz/ 32KHz/44.1KHz/48KHz的采样率
＊ 一个模拟MIC放大器，内置MIC偏置发生器
＊ 支持两个PDM数字MIC输入
＊ 双通道模拟MUX
＊ 支持在DAC路径上的无帽、单端和差动模式
＊ 支持16欧姆和32欧姆的扬声器加载
1.4 外围设备
＊ 一个全速USB 2.0 OTG控制器
＊ 6个多功能32位定时器，支持捕获和PWM模式
＊ 三种全双工基本UART、UART0和UART1均支持DMA模式
＊ 一个硬件IIC接口支持主机和设备模式
＊ 10位ADC用于模拟采样
＊ 外部唤醒/中断在所有GPIOs。
1.5 PMU
＊ 用于内部数字和模拟电路电源的低压LDO
＊ 3uA软关模式下的电流消耗
＊ 内置LDO为核心，I/O，蓝牙和flash
＊ VBAT为2.2V ~ 5.5V，VDDIO为2.2V~3.6V
1.6 核心算法
＊ 科大讯飞语音识别算法
＊ 高可靠的唤醒识别率，5米远场距离的唤醒
＊ 更低误唤醒率，更丰富的语音控制指令条数
＊ 更强的抗噪音能力，更快的响应识别时间
＊ 免联网的纯离线识别

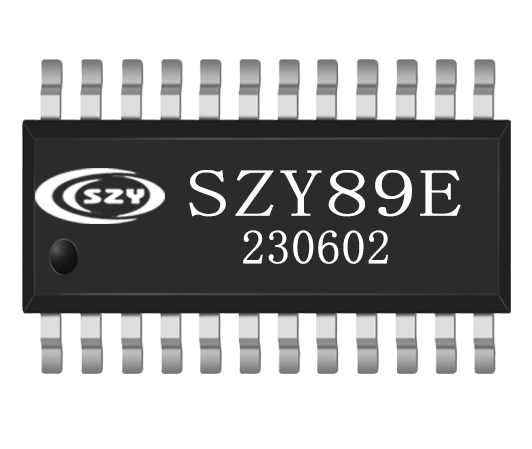

1.7 芯片封装
＊ QSOP24
1.8 温度
＊ 工作温度:-20℃~ +70℃，储存温度:-65℃~ +150℃
1.9 应用
＊ 蓝牙扬声器

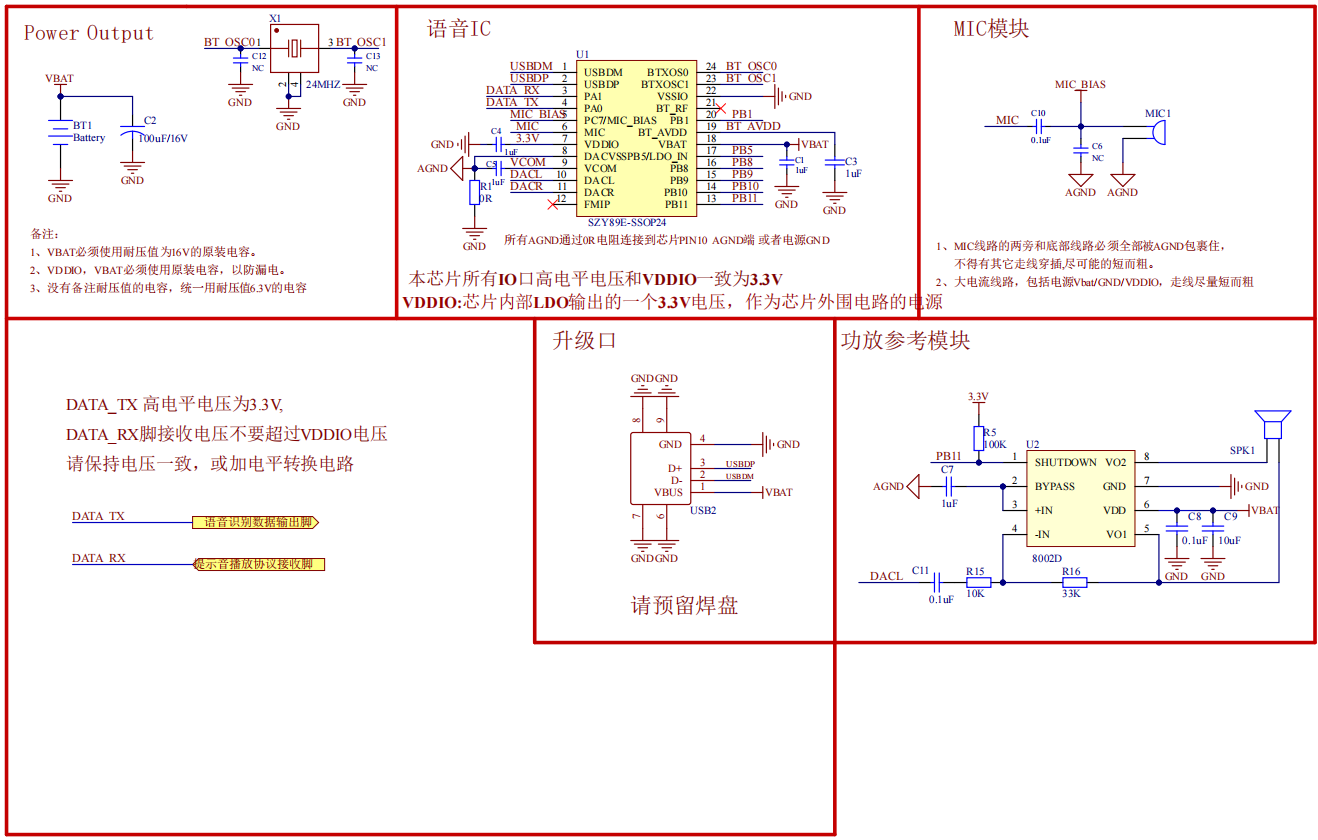

二、参考原理图
产品参数
三、电气特性
3.1 绝对最大额定参数
Symbol | Parameter | Min | Max | Unit |
Tamb | Ambient Temperature | -20 | +70 | ℃ |
Tstg | Storage temperature | -65 | +150 | ℃ |
VBAT | Supply Voltage | 2.2 | 5.5 | V |
V3.3IO | 3.3V IO Input Voltage | -0.3 | VDDIO+0.3 | V |
LDO_IN | Charge Input Voltage | -0.3 | 5.5 | V |
注意:超过上面列出的绝对最大额定值有可能损坏芯片。
3.2 PMU特性
Symbol | Parameter | Min | Typ | Max | Unit | Test Conditions |
LDO_IN | Loading current | _ | _ | 300 | mA | VBAT = 4.2V |
VBAT | Voltage Input | 2.2 | 3.7 | 5.5 | V | |
VDVDD | Voltage output | 0.9 | 1.2 | 1.25 | V | VBAT = 4.2V, 30mA loading |
VVDDIO | Voltage output | _ | 3.3 | _ | V | VBAT = 4.2V, 100mA loading |
VBT_AVDD | Voltage output | 1.3 | V | VBAT=4.2V, 100mA loading |
3.3蓄电池充电器
Symbol | Parameter | Min | Typ | Max | Unit | Test Conditions |
LDO_IN | Charge Input Voltage | 4.5 | 5 | 5.5 | V | _ |
VCharge | Charge Voltage | 4.15 | 4.2 | 4.25 | V | _ |
ICharge | Charge Current | 20 | 300 | mA | Charge current at fast charge mode | |
ITrikl | Trickle Charge Current | 20 | 45 | 70 | mA | VBAT<VTrikl |
3.4 IO输入/输出电气逻辑特性
IO input characteristics | ||||||
Symbol | Parameter | Min | Typ | Max | Unit | Test Conditions |
VIL | Low-Level Input Voltage | -0.3 | _ | 0.3* VDDIO | V | VDDIO = 3.3V |
VIH | High-Level Input Voltage | 0.7* VDDIO | _ | VDDIO+0.3 | V | VDDIO = 3.3V |
IO output characteristics | ||||||
VOL | Low-Level Output Voltage | _ | _ | 0.33 | V | VDDIO = 3.3V |
VOH | High-Level Output Voltage | 2.7 | _ | _ | V | VDDIO = 3.3V |
3.5 内部电阻特性
Port | General Output | High Drive | Internal Pull-Up Resistor | Internal Pull-Down Resistor | Comment | |
PA1~PA4 PC3~PC5 PB1,PB4 PB6,PB7 |
8mA |
24mA |
10K |
10K |
1 、PB1 default pull up 2 、USBDM & USBDP default pull down 3、internal pull-up/pull-down resistance | accuracy ±20% | |
PA0 | Output 0 | 8mA | 24mA | 10K | 10K | |
Output 1 | 8mA | 64mA | 10K | 10K | ||
PB5 | 8mA | _ | 10K | 10K | ||
USBDP | 4mA | _ | 1.5K | 15K | ||
USBDM | 4mA | _ | 180K | 15K | ||
3.6 DAC特性
Parameter | Min | Typ | Max | Unit | Test Conditions |
Frequency Response | 20 | _ | 20K | Hz |
1KHz/0dB 10Kohm loading With A-Weighted Filter |
THD+N | _ | -75 | _ | dB | |
S/N | _ | 95 | _ | dB | |
Crosstalk | _ | -90 | _ | dB | |
Output Swing | 1 | Vrms | |||
Dynamic Range |
90 |
dB | 1KHz/-60dB 10Kohm loading With A-Weighted Filter | ||
DAC Output Power | 11 | _ | mW | 32ohm loading |
3.7 ADC特性
Parameter | Min | Typ | Max | Unit | Test Conditions |
Dynamic Range | 80 | dB | 1KHz/-60dB | ||
S/N | _ | 90 | 91 | dB |
1KHz/-60dB |
THD+N | _ | -70 | _ | dB | |
Crosstalk | _ | -90 | _ | dB |
3.8.1 BT特性 基本数据速率
Parameter | Min | Typ | Max | Unit | Test Conditions | |
RF Transmit Power | 4 | 6 | dBm | 25C Power Supply
VBAT=5V 2441MHz | ||
RF Power Control Range | 20 | dB | ||||
20dB Bandwidth | 950 | KHz | ||||
Adjacent Channel Transmit Power | +2MHz | -40 | dBm | |||
-2MHz | -38 | dBm | ||||
+3MHz | -44 | dBm | ||||
-3MHz | -35 | dBm | ||||
增强的数据速率
Parameter | Min | Typ | Max | Unit | Test Conditions | |
Relative Power | - 1 | dB |
25C, Power Supply VBAT=5V
2441MHz | |||
π/4 DQPSK Modulation Accuracy | DEVM RMS | 6 | % | |||
DEVM 99% | 10 | % | ||||
DEVM Peak | 15 | % | ||||
Adjacent Channel Transmit Power | +2MHz | -40 | dBm | |||
-2MHz | -38 | dBm | ||||
+3MHz | -44 | dBm | ||||
-3MHz | -35 | dBm | ||||
3.8.2 接收器 基本数据速率
Parameter | Min | Typ | Max | Unit | Test Conditions | |
Sensitivity | -90 | dBm | 25C, Power Supply | |||
Co-channel Interference Rejection | - 13 | dB | ||||
Adjacent Channel Interference Rejection | + 1MHz | +5 | dB | |||
- 1MHz | +2 | dB | ||||
+2MHz | +37 | dB | VBAT=5V 2441MHz
| |||
-2MHz | +36 | dB | ||||
+3MHz | +40 | dB | ||||
-3MHz | +35 | dB | ||||
增强的数据速率
Parameter | Min | Typ | Max | Unit | Test Conditions | |
Sensitivity | -90 | dBm |
25C, Power Supply VBAT=5V
2441MHz | |||
Co-channel Interference Rejection | - 13 | dB | ||||
Adjacent Channel Interference Rejection | + 1MHz | +5 | dB | |||
- 1MHz | +2 | dB | ||||
+2MHz | +37 | dB | ||||
-2MHz | +36 | dB | ||||
+3MHz | +40 | dB | ||||
-3MHz | +35 | dB | ||||
3.9 FM接收器特性
Parameter | Min | Typ | Max | Unit | Test Conditions |
Input Frequency | 76 | 108 | MHz | ||
Usable Sensitivity | 3 | 4 | 8 | dBμV EMF | (S+N)/N=26dB |
Adjacent Channel Selectivity | 48 | dB | ± 200kHz | ||
IIP3 | 88 | dbμV EMF | Δf1=200 kHz,Δf2=400 kHz | ||
Audio Output Voltage | 0 | 3 | V | Empty Load | |
Audio Frequency Response | 20 | 20k | Hz | DacTest | |
Audio (S+N)/N | 58 | dB | |||
Stereo Separation | 40 | dB | |||
Audio Total Harmonic Distortion (THD) | 0.4 | % |
应用领域
应用领域：
离线语音芯片电子产品、智能家居、智能照明等。
