SZY8T566触摸芯片
产品简介：
3键电容式触摸检测芯片，基于8Bit MCU Base，最多支持12路触摸通道支持2路硬件PWM输出,IO保持或同步输出
一、产品概述
SZY8T566系列是一款多键电容式触摸检测芯片，采用CMOS工艺制造，基于8Bit MCU Base，性能稳定，高抗干扰。芯片最多支持12路触摸通道，支持2路硬件PWM输出,IO保持或同步输出等。芯片通过软件控制可以有多种模式输出。芯片可广泛应用于小家电、智能家居、触摸手环、AI智能产品及其他DC类触摸按键检测产品上，实现产品智能化。
产品参数
项目 | 符号 | 额定值 | 单位 |
电源电压 | VDD | 2.0 ~ 5.5 | V |
输入/输出电压 | VI / VO | GND-0.3 ~ VDD+0.3 | V |
工作温度 | TDD | -20 ~ 70 | ℃ |
储藏温度 | TST | -50~ 125 | ℃ |
二、电气参数（所有电压以GND为参考，VDD=3.3V，Cs=22nF，环境温度为25℃ ）
参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
工作电压 | VDD | 2.0 | 3.3 | 5.5 | V | |
静态工作电流 （启用内部稳压电路） | IDD | 低功耗模式 | 5 | 10 | 15 | uA |
工作模式 | 80 | 100 | 200 | uA | ||
输入引脚 | VIL | 输入低电压范围 | 0 | - | 0.2 | VDD |
输入引脚 | VIH | 输入高电压范围 | 0.8 | - | 1.0 | VDD |
ESD等级 | - | - | 4 | - | KV |

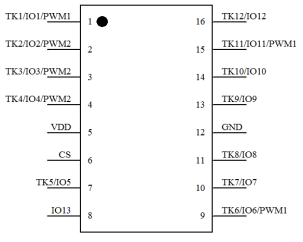

三、封装及引脚描述
NO. | 名称 | 描述 |
1 | TKx | 触摸输入通道（1~12） |
2 | IOx | 普通IO口（1~13） |
3 | PWMx | 硬件PWM输出（1~2） |
4 | VDD/AVDD | 数字/模拟正电源 |
5 | GND/AGND | 数字/模拟负电源 |
6 | CS | 触摸采样电容脚 |

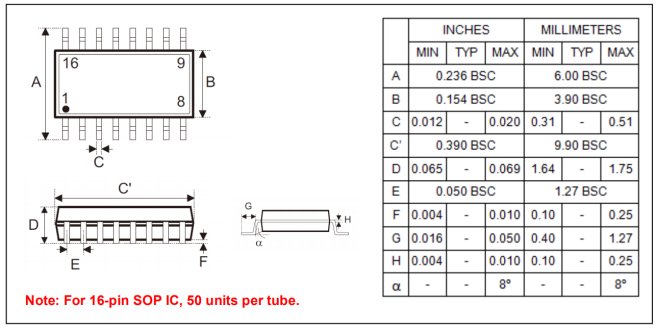

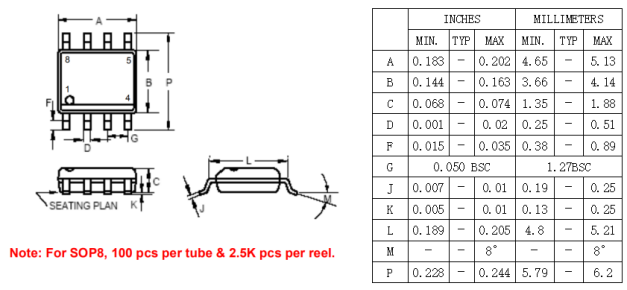

四、SOP8和SOP16封装尺寸图
应用领域
一、应用领域
贺卡、圣诞、礼品
智能玩具、儿童玩具
扩音器、便携游戏机
各类音频产品、MP3
