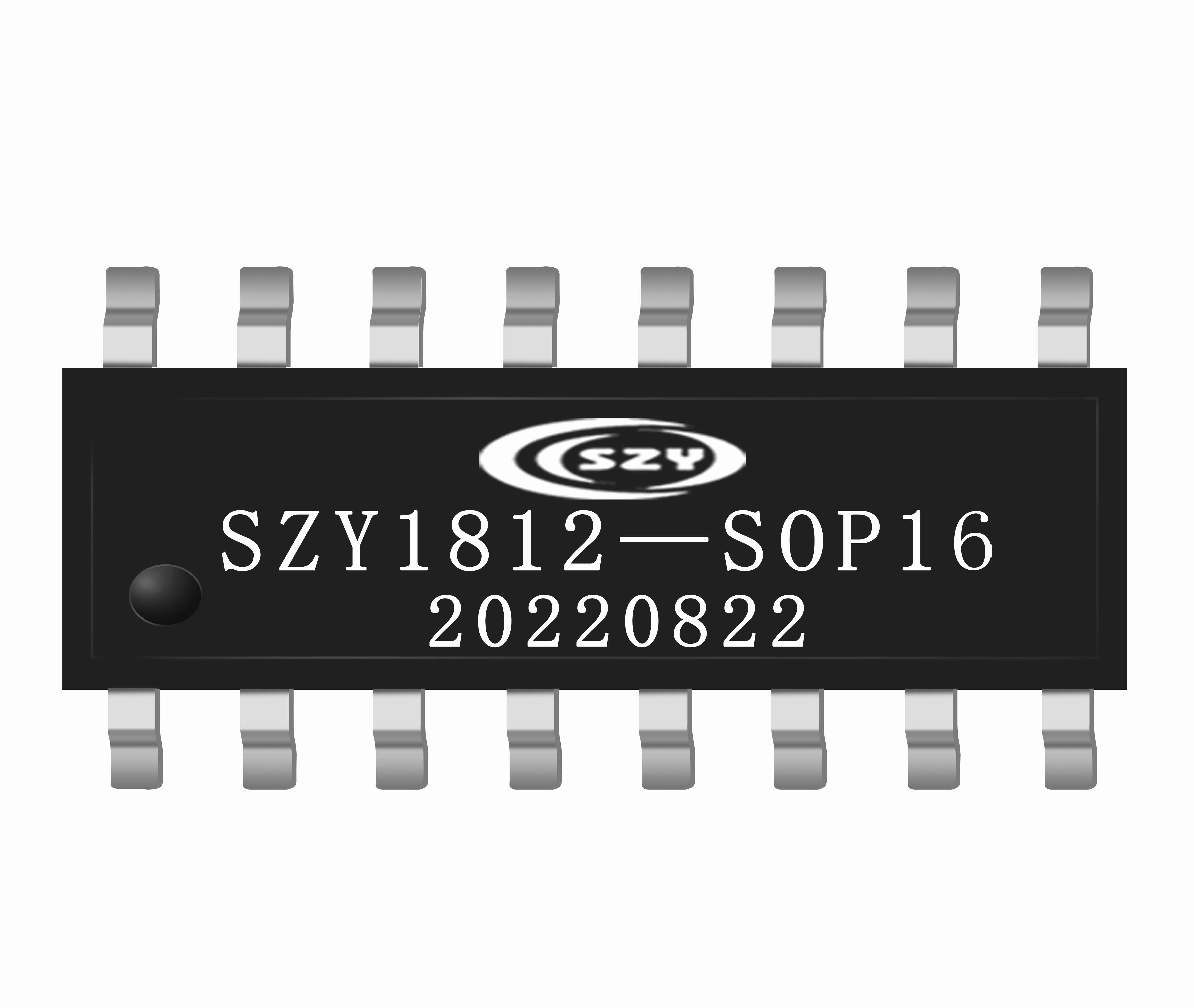

马达芯片SZY1812
产品简介：
有刷直流马达驱动，驱动持续输出电流1.2A ，最大峰值输出电流达到 2.5A，低待机电流。
一、产品概述
该产品为电池供电的玩具、低压或者电池供电的运动控制应用提供了一种集成的有刷直流马达驱动解决方案。电路内部集成了两通道采用 N 沟和 P 沟功率 MOSFET 设计的 H 桥驱动电路，适合于驱动电动玩具车的转向轮及后轮驱动。该电路具备较宽的工作电压范围（从 2V 到 6.8 V），转向轮驱动最大持续输出电流达到1.2A ，最大峰值输出电流达到 2.5A，后轮驱动最大持续输出电流达到 1.8A，最大峰值输出电流达到 5.0A。
该驱动电路内置过热保护电路。通过驱动电路的负载电流远大于电路的最大持续电流时，受封装散热能力限制，电路内部芯片的结温将会迅速升高，一旦超过设定值 (典型值 150℃)，内部电路将立即关断输出功率管，切断负载电流，避免温度持续升高造成塑料封装冒烟、起火等安全隐患。内置的温度迟滞电路，确保电路恢复到安全温度后，才允许重新对电路进行控制。
产品参数
一、电气特性
1.1直流交流电气特性
符号 | 参数 | 最小 | 典型 | 最大 | 单位 | 条件 | |
VDD | Ch-1 & Ch-2 Operating voltage (Logic) | 1.8 | 6.8 | V | |||
VCC1 | Ch-1 Operating voltage (MOSFET) | 1.8 | 6.8 | V | |||
VCC2 | Ch-2 Operating voltage (MOSFET) | 1.8 | 6.8 | V | |||
ISB | Standby current | 0.1 | 1 | uA | INAx=INBx=0 | ||
IOPx | Operating current | VDD = VCCX = 4.5V | 400 | uA | INAx=1, INBx=0 or INAx=0, INBx=1 or INAx=1, INBx=1 | ||
VDD = VCCX = 6.0V | 540 | uA | |||||
IIHX | Input high current (12kΩ pull-low resistance) | 390 | uA | VIHX = 4.5V | |||
510 | uA | VIHX = 6.0V | |||||
VIH1 | Ch-1 input high voltage | 2.0 | V | ||||
VIL1 | Ch-1 input low voltage | 0.8 | V | ||||
VIH2 | Ch-2 input high voltage | 2.0 | V | ||||
VIL2 | Ch-2 input low voltage | 0.8 | V | ||||
RON1 |
Ch-1 output resistance | 0.58 | Ω | IOUT1 = 500mA | |||
0.63 | Ω | IOUT1 = 800mA | |||||
0.74 | Ω | IOUT = 1200mA | |||||
RON2 |
Ch-2 output resistance | 0.93 | Ω | IOUT2 = 200mA | |||
0.99 | Ω | IOUT2 = 500mA | |||||
1.14 | Ω | IOUT2 = 800mA | |||||
IOUT1 | Ch-1 output continuous current (* with PCB heat dissipation) | 1.8 | mA |
SOP-16 | |||
IOUT2 | Ch-2 output continuous current (* with PCB heat dissipation) | 1.2 | mA | ||||
1.2绝对最大值范围
符号 | 参数 | 最小 | 典型 | |
VDD - VSS | Ch-1 & Ch-2 Supply voltage of logic control circuit | -0.5 ~ +7.5 | V | |
VCC1 | Ch-1 Supply voltage of output power MOSFET | 7.5 | V | |
VCC2 | Ch-2 Supply voltage of output power MOSFET | 6.8 | V | |
IOUT-PEAK |
Output peak current | Channel 1 | 2.2 |
A |
Channel 2 | 1.5 | |||
θJA | Thermal resistance (Junction to Ambient) | SOP-16 | 123 | °C/W |
PD | Power dissipation | SOP-16 | 1.1 | W |
TA | Operating ambient temperature | -40 ~ +85 | °C | |
TJ | Operating junction temperature | +160 | °C | |
TST | Storage temperature | -55 ~ +160 | °C | |
应用领域
一、应用领域
贺卡、圣诞、礼品
智能玩具、儿童玩具
扩音器、便携游戏机
各类音频产品、MP3
