24K三段60秒录音芯片

产品简介：

一、芯片功能说明硬件：长按录音键，ON/OFF录音键，一遍播放键，循环播放键，LED灯 1、长按录音键：第一次长按录音，开始录音先发出“嘀”声，20秒到或松开播放录音内容。第二次录第二段语音，功能同上，可录三段，每段20秒，共60秒。 2、ON/OFF录音键：第一次短按录音，开始录音先发出“滴”声，20秒到或OFF播放录音内容。第二次录第二段语音，功能同上，可录三段，每段20秒，共60秒。 3、一遍播放键：触发播放其中一段内容一遍，再次触发播放第二段内容以此循环。 4、循环播放键：触发循环播放其中一段录音内容，触发第二次为OFF。若玩家只录了一段或者二段，只循环一段或二段，最多三段内容。（即：ON-OFF-ON-OFF--） 5、LED灯：录音时LED灯长亮，播放时LED灯以3HZ闪烁。 6、芯片掉电保存内容。

芯片特性芯片参数应用领域

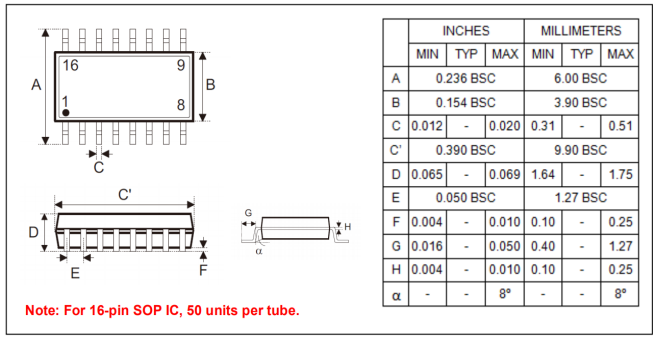

SOP16芯片尺寸图

产品参数

1、绝对最大额定值

Symbol	Parameter	Min	Max	Unit
Tamb	Ambient Temperature	-40	+85	°C
Tstg	Storage temperature	-65	+150	°C
VBAT	SupplyVotage	-0.3	5.5	V
VvDDIO33	3.3V IO Input Votage	-0.3	3.6	V

2、PMU 特性

Symbol	Parameter	Min	Typ	Max	Unit	Test Conditions
VBAT	Voltage Input	2.0	3.7	5.5	V	_
VvDDIO	Voltage output	2.0	3.0	3.4	V	VBAT=3.7V,100mA loading
IvDDIO	Loading current	_	_	100	mA	VBAT=3.7V

3、IO输入/输出电气逻辑特性

IO input characteristics
Symbol	Parameter	Min	Typ	Max	Unit	Test Conditions
VIL	Low-Level Input Voltage	-0.3	_	0.3*VDDIO	V	VDDIO=3.3V
VIH	High-Level Input Voltage	0.7* VDDIO	_	VDDIO+0.3	V	VDDIO=3.3V
IO output characteristics
VOL	Low-Level Output Voltage	_	_	0.33	V	VDDIO=3.3V
VOH	High-Level Output Voltage	2.7	_	_	V	VDDIO=3.3V

4、内部电阻器特性

Port	General Output	High Drive	Internal pull-Up Resistor	Internal pull-Down Resistor	Comment
PAO、PA4~PA6、PA11~PA13 PBO、PB1	8mA	64mA	10K	60K	1、PA0 default pull up 2、USBDM&USBDP default pull down 3、internal pull_up/pull_down resistance accuracy±20%
PA9 （high voltage I/O）	8mA	_	10K	60K
USBDP	10mA	_	1.5K	15K
USBDM	10mA	_	180K	15K

应用领域

一、电子玩具（智趣玩具，童车，发光音乐鞋，发声发光所有玩具等等）
二、智能锁（指纹锁，密码锁，电子锁，刷卡锁，保险柜）
三、智能家居（可视门铃，无线门铃，猫眼门铃，闹钟，唤醒灯，按摩椅，睡眠宝，扫地机等等）
四、消费类电子（成人用品，飞机杯，共享充电宝，耳温枪，电子称，消毒盒，眼部按摩仪，艾灸仪，安抚机，成人用品，圣诞音乐灯光产品等等）
五、家电类（血氧仪，按摩仪，热水壶提示音，电饭煲，扫地机，婴儿监控器，血压仪）
六、医疗机械设备，大卡车，BYD公共汽车等等
