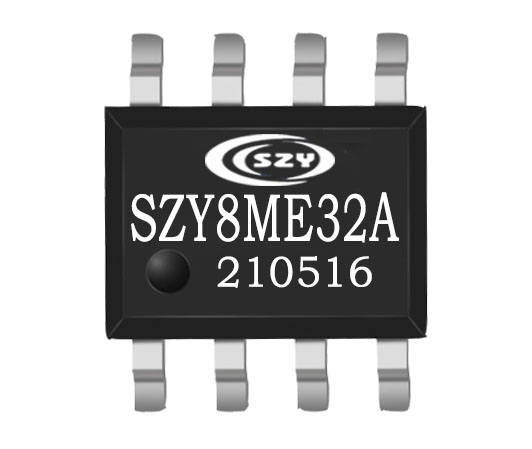

SZY8MM32A 18 I/O 13通道ADC8位单片机
产品简介：
SZY8MM32A是以MTP作为存储器的 8 位元微控制器，内建除错仿真电路，内建高精度 12+1 通道 12 位元类比数位转换器，内建的高频振荡器，能弹性选择输出频率区段，18 个的双向I/O脚， 每个I/O脚都有单独的暂存器控制为输入或输出脚 。可选择频率的红外载波发射口。四组计时器，3 组 10 位元分辨率的PWM输出， 3 组蜂鸣器输出可用来驱动马达、LED 、或蜂鸣器。采用双时钟机制，高速振荡或者低速振荡都可以分别选择内部RC振荡或外部Crystal输入。
l 系统主频提供 20.8M/19.2M/16M/14.4M/13.6M提供选择。
l Timer 3 可option选择直接输出系统主频，并提供最快半个Clock系统主频输出。
l 高频率振荡器(FHOSC)有 11bit R-page (1DH&1EH)给使用者微调，出厂trim至 ±1%，使用者可调整至 ±0.1%。详细电压及温度对振荡器影响请参照 “Frequency vs. VDD of I_HRC” 及 “Frequency vs. Temperature of I_HRC” 章节。
l 内建二线控制的除错仿真电路。
l 超过 ±8KV 的ESD。
l 噪声过滤功能(Noise Filter)打开时可容忍超过±4KV的EFT。(操作电压@5V)
l 宽广的工作电压：
Ø 2.0V ~ 5.5V @系统频率 ≦8MHz。
Ø 2.2V ~ 5.5V @系统频率 > 8MHz。
l 宽广的工作温度：-40°C ~ 85°C。
Ø 2Kx14 bits MTP。
Ø 128 bytes SRAM。
l 18 根可分别单独控制输入输出方向的I/O脚(GPIO)、PA[7:0]、PB[7:0] 、PC[1:0]。
l PA[5, 3:0]、PB[3:0]及PC[1:0]可选择输入时使用内建下拉电阻。
l PA[7:0]、PB[7:0]及PC[1:0]可选择输入时使用上拉电阻，上拉电阻可选择 100KΩ或 1MΩ。(PA5 约为 80KΩ)。
l PB[7:0]及PC[1:0]可选择开漏极输出(Open-Drain)。
l PA[5]可选择当作输入或开漏极输出(Open-Drain)。
l 所有I/O脚输出可选择定灌电流(Constant Sink Current)、小灌电流(Small Sink Current)、一般灌电流(Normal Sink Current)或大灌电流(Large Sink Current)。
l 所有I/O脚输出可选择小推电流(Small Drive Current)或一般推电流(Normal Drive Current)，除PA5 外。
l 8 层程序堆栈(Stack)。
l 存取资料有直接或间接定址模式。
l 一组 8 位元上数计时器(Timer0)包含可程序化的频率预除线路。
l 三组 10 位元下数计时器(Timer1, 2, 3)可选重复载入或连续下数计时。
l 三个 10 位元脉冲宽度调变(PWM1, 2, 3)。
l 三个蜂鸣器输出(BZ1, 2, 3)。
l 38/57KHz红外线载波频率可供选择，同时载波之极性也可以根据数据作选择。
l 内建准确的低电压侦测电路(LVD)。
l 内建 12+1 通道 12 位元类比数位转换器(Analog to Digital Converter)。
l 内建准确的电压比较器(Voltage Comparator)。
l 内建上电复位电路(POR)。
l 内建低压复位功能(LVR)。
l 内建看门狗计时(WDT)，可由程序韧体控制开关。
l 内建电阻频率转换器(RFC)功能.
l 双时钟机制，系统可以随时切换高速振荡或者低速振荡。
Ø 高速振荡：E_HXT (超过 6MHz外部高速石英振荡)
E_XT (455K~6MHz 外 部 石 英 振 荡 )
I_HRC (1~20.8MHz内部高速RC振荡)
Ø 低速振荡：E_LXT (32KHz外部低速石英振荡)
I_LRC (内部 32KHz低速RC振荡)
l 四种工作模式可随系统需求调整电流消耗：正常模式(Normal)、慢速模式(Slow mode)、待机模式(Standby mode) 与 睡眠模式(Halt mode)。
l 十二种硬件中断：
Ø Timer0 溢位中断。
Ø Timer1 借位中断。
Ø Timer2 借位中断。
Ø Timer3 借位中断。
Ø WDT 中断。
Ø PA/PB 输入状态改变中断。
Ø 三组外部中断输入。
Ø 低电压侦测中断。
Ø 比较器输出转态中断。
Ø 类比数位转换完成中断°
l SZY8MM032A在待机模式(Standby mode)下的十二种唤醒中断：
Ø Timer0 溢位中断。
Ø Timer1 借位中断。
Ø Timer2 借位中断。
Ø Timer3 借位中断。
Ø WDT 中断。
Ø PA/PB 输入状态改变中断。
Ø 三组外部中断输入。
Ø 低电压侦测中断。
Ø 比较器输出转态中断。
Ø 类比数位转换完成中断º
l SZY8MM032A在睡眠模式(Halt mode)下的五种唤醒中断：
Ø WDT 中断。
Ø PA/PB 输入状态改变中断。
Ø 三组外部中断输入。
产品参数
应用领域
一、电子玩具（智趣玩具，童车，发光音乐鞋，发声发光所有玩具等等）
二、智能锁（指纹锁，密码锁，电子锁，刷卡锁，保险柜）
三、智能家居（可视门铃，无线门铃，猫眼门铃，闹钟，唤醒灯，按摩椅，睡眠宝，扫地机等等）
四、消费类电子（成人用品，飞机杯，共享充电宝，耳温枪，电子称，消毒盒，眼部按摩仪，艾灸仪，安抚机，成人用品，圣诞音乐灯光产品等等）
五、家电类（血氧仪，按摩仪，热水壶提示音，电饭煲，扫地机，婴儿监控器，血压仪）
六、医疗机械设备，大卡车，BYD公共汽车等等
