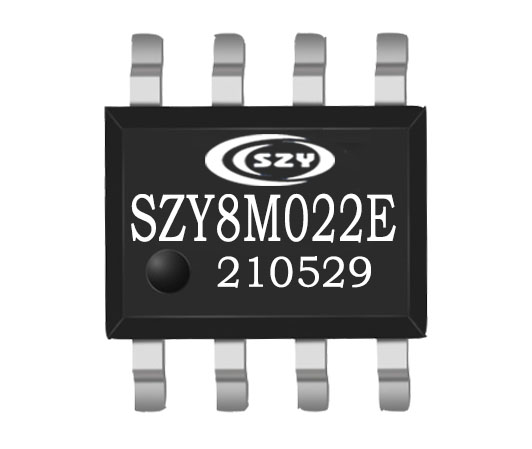

SZY8M022E 14 I/O 12通道 ADC8位单片机
产品简介：
SZY8M022E是以EPROM作为存储器的 8 位元微控制器，有14个双向I/O脚，每个I/O脚有单独的暂存器控制为输入或输出脚，内建了可选择频率的红外载波发射口。四组定时器，3 组 10 位元分辨率的PWM输出， 3 组蜂鸣器输出可用来驱动马达、LED 、或蜂鸣器。采用双时钟机制，高速振荡或者低速振荡都可以分别选择内部RC振荡或外部Crystal输入。可选择多种工作模式。有多种事件可以触发中断唤醒。SZY8M022E进入正常操作模式(Normal)或慢速模式(Slow mode) 来处理突发事件。
一、芯片特性
l 宽广的工作电压：
Ø 2.0V ~ 5.5V @系统频率 ≦8MHz。
Ø 2.2V ~ 5.5V @系统频率 > 8MHz。
l 宽广的工作温度：-40°C ~ 85°C。
l 2Kx14 bits EPROM。
l 128 bytes SRAM。
l 14 根可分别单独控制输入输出方向的I/O脚(GPIO)、PA[7:0]、PB[5:0]。
l PA[5, 3:0] 及 PB[3:0] 可选择输入时使用内建下拉电阻。
l PA[7:0] 及 PB[5:0] 可选择输入时使用上拉电阻。
l PB[5:0] 可选择开漏极输出(Open-Drain)。
l PA[5] 可选择当作输入或开漏极输出(Open-Drain)。
l 所有I/O脚输出可选择一般灌电流(Normal Sink Current)或大灌电流(Large Sink Current)，除PA5 外。
l 8 层程序堆栈(Stack)。
l 存取资料有直接或间接定址模式。
l 一组 8 位元上数计时器(Timer0)包含可程序化的频率预除线路。
l 三组 10 位元下数计时器(Timer1, 2, 3)可选重复载入或连续下数计时。
l 三个 10 位元脉冲宽度调变(PWM1, 2, 3)。
l 三个蜂鸣器输出(BZ1, 2, 3)。
l 38/57KHz红外线载波频率可供选择，同时载波之极性也可以根据数据作选择。
l 内建准确的低电压侦测电路(LVD)。
l 内建十一加一通道 12 位元类比数位转换器(Analog to Digital Converter)。
l 内建准确的电压比较器(Voltage Comparator)。
l 内建上电复位电路(POR)。
l 内建低压复位功能(LVR)。
l 内建看门狗计时(WDT)，可由程序韧体控制开关。
l 内建电阻频率转换器(RFC)功能.
l 双时钟机制，系统可以随时切换高速振荡或者低速振荡。
Ø 高速振荡：E_HXT (超过 6MHz外部高速石英振荡)
E_XT (455K~6MHz外部石英振荡)
I_HRC (1~20MHz内部高速RC振荡)
Ø 低速振荡：E_LXT (32KHz外部低速石英振荡)
I_LRC (内部 32KHz低速RC振荡)
l 四种工作模式可随系统需求调整电流消耗：正常模式(Normal)、慢速模式(Slow mode)、待机模式(Standby mode) 与 睡眠模式(Halt mode)。
l 十一种硬件中断：
Ø Timer0 溢位中断。
Ø Timer1 借位中断。
Ø Timer2 借位中断。
Ø Timer3 借位中断。
Ø WDT 中断。
Ø PA/PB 输入状态改变中断。
Ø 两组外部中断输入。
Ø 低电压侦测中断。
Ø 比较器输出转态中断。
Ø 类比数位转换完成中断°
l SZY8M022E在待机模式(Standby mode)下的十一种唤醒中断：
Ø Timer0 溢位中断。
Ø Timer1 借位中断。
Ø Timer2 借位中断。
Ø Timer3 借位中断。
Ø WDT 中断。
Ø PA/PB 输入状态改变中断。
Ø 两组外部中断输入。
Ø 低电压侦测中断。
Ø 比较器输出转态中断。
Ø 类比数位转换完成中断º
l SZY8M022E在睡眠模式(Halt mode)下的四种唤醒中断：
Ø WDT 中断。
Ø PA/PB 输入状态改变中断。
Ø 两组外部中断输入。
产品参数
6.1 Absolute Maximum Rating
Symbol | Parameter | Rated Value | Unit |
VDD - VSS | Supply voltage | -0.5 ~ +6.0 | V |
VIN | Input voltage | VSS-0.3V ~ VDD+0.3 | V |
TOP | Operating Temperature | -40 ~ +85 | °C |
TST | Storage Temperature | -40 ~ +125 | °C |
(All refer FINST=FHOSC/4, FHOSC=16MHz@I_HRC, WDT enabled, ambient temperature TA=25°C unless otherwise specified.)
Symbol | Parameter | VDD | Min. | Typ. | Max. | Unit | Condition |
VDD |
Operating voltage |
-- | 3.3 |
-- |
5.5 |
V | FINST=20MHz @ I_HRC/2 |
2.2 | FINST=20MHz @ I_HRC/4 | ||||||
2.7 | FINST=16MHz @ E_HXT/2 | ||||||
2.0 | FINST=16MHz @ E_HXT/4 | ||||||
2.0 | FINST=8MHz @ I_HRC/4 & I_HRC/2 | ||||||
FINST=8MHz @ E_HXT/4 & E_HXT/2 | |||||||
1.8 | FINST=4MHz @ I_HRC/4 & I_HRC/2 | ||||||
FINST=4MHz @ E_XT/4 & E_XT/2 | |||||||
1.6 | FINST=32KHz @ I_LRC/4 & I_LRC/2 | ||||||
FINST=32KHz @ E_LXT/4 & E_LXT/2 | |||||||
VIH |
Input high voltage | 5V | 4.0 | -- | -- | V | RSTb (0.8 VDD) |
3V | 2.4 | -- | -- | ||||
5V | 3.5 | -- | -- | V | All other I/O pins, EX_CKI0/1, INT0/1 CMOS option (0.7 VDD) | ||
3V | 2.1 | -- | -- | ||||
5V | 2.5 | -- | -- | V | All <span style="font-family: Arial;letter-spacing: -0;font-size: 13px | ||
应用领域
一、电子玩具（智趣玩具，童车，发光音乐鞋，发声发光所有玩具等等）
二、智能锁（指纹锁，密码锁，电子锁，刷卡锁，保险柜）
三、智能家居（可视门铃，无线门铃，猫眼门铃，闹钟，唤醒灯，按摩椅，睡眠宝，扫地机等等）
四、消费类电子（成人用品，飞机杯，共享充电宝，耳温枪，电子称，消毒盒，眼部按摩仪，艾灸仪，安抚机，成人用品，圣诞音乐灯光产品等等）
五、家电类（血氧仪，按摩仪，热水壶提示音，电饭煲，扫地机，婴儿监控器，血压仪）
六、医疗机械设备，大卡车，BYD公共汽车等等
