掩膜（MASK）：全称单片机掩膜，是指程序数据已经做成光刻版，在单片机生产的过程中把程序做进去。

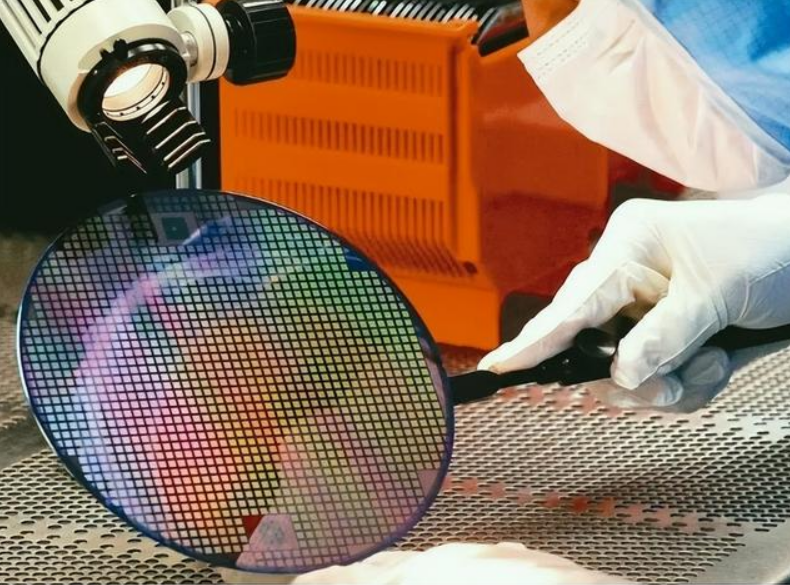

在半导体制造中，许多芯片工艺步骤采用光刻技术，用于这些步骤的图形“底片”称为掩膜（也称作“掩模”），其作用是：在硅片上选定的区域中对一个不透明的图形模板遮盖，继而下面的腐蚀或扩散将只影响选定的区域以外的区域。

一、掩膜芯片的优点

优点：程序可靠、成本低，适合程序固定不变的应用场合

二、掩膜芯片的缺点

缺点：程序在出厂时已经固化的芯片，不能改动，批量要求大，每次修改程序就需要重新做光刻板，不同程序不能同时生产，供货周期长。”

三、掩膜芯片的生产流程：

第一步：扩晶。采用扩张机将厂商提供的整张LED晶片薄膜均匀扩张，使附着在薄膜表面紧密排列的LED晶粒拉开，便于刺晶。

第二步：粘芯片。用点胶机在PCB印刷线路板的IC位置上适量的红胶(或黑胶)，再用防静电设备(真空吸笔或子)将IC裸片正确放在红胶或黑胶上。

第三步：烘干。将粘好裸片放入热循环烘箱中放在大平面加热板上恒温静置一段时间，也可以自然固化(时间较长)。

第四步：邦定(打线)。采用铝丝焊线机将晶片(LED晶粒或IC芯片)与PCB板上对应的焊盘铝丝进行桥接，即COB的内引线焊接。

第五步：前测。使用专用检测工具(按不同用途的COB有不同的设备，简单的就是高精密度稳压电源)检测COB板，将不合格的板子重新返修。

第六步：点胶。采用点胶机将调配好的AB胶适量地点到邦定好的LED晶粒上，IC则用黑胶封装，然后根据客户要求进行外观封装。

第七步：固化。将封好胶的PCB印刷线路板放入热循环烘箱中恒温静置，根据要求可设定不同的烘干时间。

第八步：后测。将封装好的PCB印刷线路板再用专用的检测工具进行电气性能测试，区分好坏优劣。
